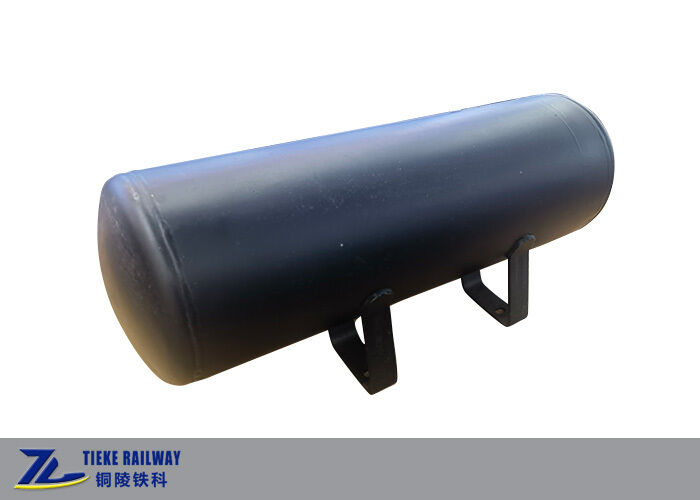

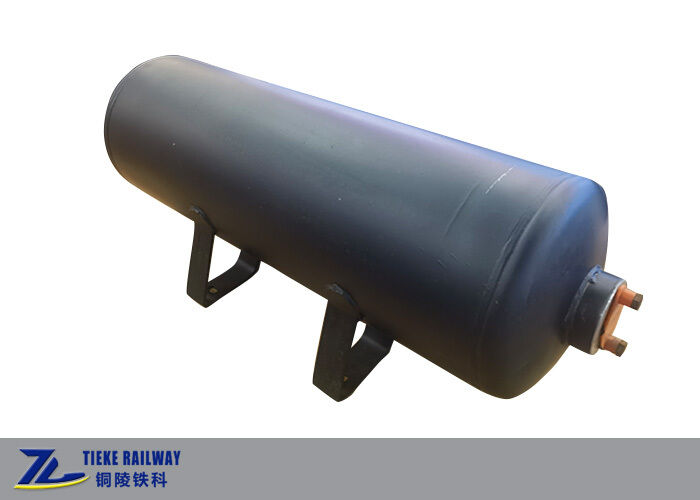

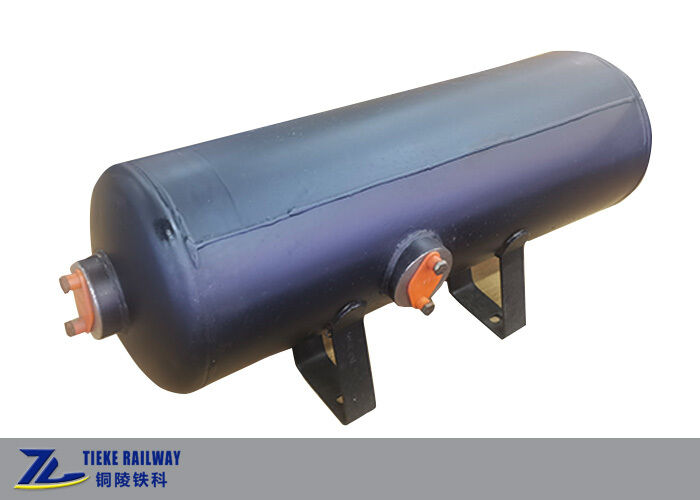

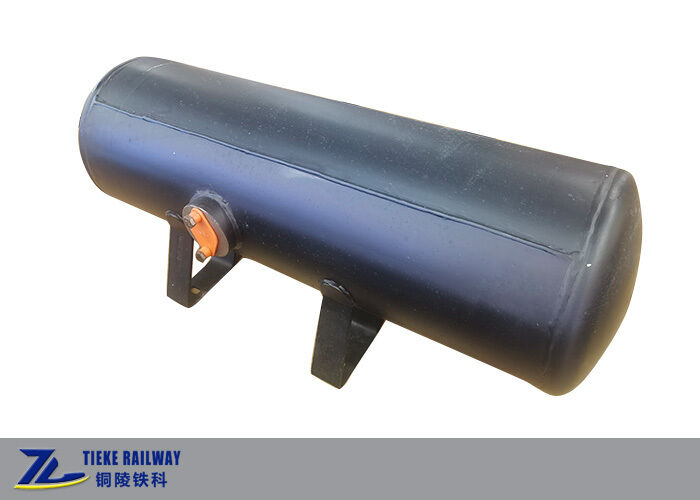

Tangki Udara Ruang Ganda 11*50 Gabungan Rem Udara Kereta Api Tangki Udara Ganda

Tangki Udara Ruang Ganda 11*50 Gabungan Rem Udara Kereta Api Tangki Udara Ganda

Tangki udara ruang ganda 11x50

Tangki ganda rem udara kereta api

Tangki rem udara gabungan

Tempat asal:

Cina

Nama merek:

OEM Customized

Sertifikasi:

TB/T Standard, GB150 (EN 286 optional)

Nomor model:

11*50

Hubungi Kami
Minta Kutipan
Rincian produk
model:
11*50
Volume Kamar Besar:
50L (Reservoir Tambahan)
Volume Kamar Kecil:
11L (Reservoir Operasional)
Panjang Keseluruhan:
963 mm
Diameter Luar Silinder:
303 mm
Tinggi tengah:
200 +/- 1 mm (silinder ke permukaan pemasangan)
Tekanan kerja desain:
0,6 MPa (600 kPa)
Tekanan uji hidrostatik:
1,2 MPa
Tekanan Uji Kedap Udara:
0,7 MPa
Bahan:
Baja bejana tekan Q245R / Q345R
Struktur:
Silinder baja yang dilas dengan pelat pemisah internal, braket gantungan opsional
Aplikasi:
Gerobak barang kereta api, gerbong hopper, sistem rem udara gerbong tangki
Tipe Gerobak yang Berlaku:
K3, gerbong gerbong K13; GQ70, gerbong tangki GN70
Standar Inspeksi:
Standar kereta api TB/T, GB150; EN 286 opsional
Perawatan permukaan:
Peledakan pasir + cat anti korosi kereta api
Aksesoris:
Sumbat pembuangan, gantungan pengangkat (opsional)
Syarat Pembayaran & Pengiriman
Kuantitas min Order
10 buah
Harga
USD 100-600 / Piece
Kemasan rincian
Kotak karton dengan blok pemosisian busa khusus berwarna putih di dalamnya
Waktu pengiriman
15-30 hari untuk produksi, 3-7 hari untuk stok
Syarat-syarat pembayaran
T/T, L/C, Western Union
Menyediakan kemampuan
500 buah per bulan
Deskripsi Produk

Double Chamber Air Reservoir 11*50 Kombinasi Kereta Api Air Brake Double Air Reservoir

Pambuka Singkat

Ini.waduk udara kamar ganda(juga disebut combined reservoir, double air reservoir) adalah wadah tekanan terintegrasi yang dirancang khusus untuk sistem rem udara gerbong barang kereta api.Ini mengintegrasikan reservoir bantu dan reservoir operasi dalam satu shell tunggal, dipisahkan oleh partisi internal padat untuk memastikan dua ruang udara yang sepenuhnya independen tanpa interkomunikasi gas.

Dengan menggabungkan dua tangki ke dalam satu kumpulan, tangki rem udara kereta api ini secara efektif menghemat ruang instalasi bawah kerangka, mengurangi jumlah pipa penghubung, bracket dan pengikat,dan menurunkan total berat tara dari rolling stock. Secara luas diterapkan pada gerbong hopper kereta api dan gerbong tangki seperti gerbong hopper seri K3, K13, gerbong tangki seri GQ70 / GN70.

Dibuat dari pelat baja kelas kapal bertekanan dengan kepala yang dilas.Setiap unit harus menjalani uji tekanan hidrostatik dan uji kedap udara sebelum pengiriman, sesuai dengan persyaratan kapal tekanan rolling stock kereta api.Cat khusus dan lapisan anti korosi dapat disediakan untuk transportasi laut dan layanan luar jangka panjang.

Fitur Utama

  • Dua ruang udara terisolasi: 50L reservoir bantu + 11L reservoir operasi
  • Struktur gabungan terintegrasi, tata letak kompak untuk bingkai bawah gerbong
  • NDT penuh untuk jahitan las, pemeriksaan ketat hidrostatik & kedap udara
  • Tekanan kerja 0,6 MPa, cocok untuk sistem rem udara transportasi barang kereta api standar
  • Opsional gantungan gantungan, colokan pembuangan dan pengaturan port yang disesuaikan
  • Memenuhi standar TB/T kereta api; kepatuhan EN 286 tersedia atas permintaan
  • Lapisan anti korosi tugas berat untuk lingkungan operasi yang keras

Lembar data teknis

ArtikelSpesifikasi
Nama produkTangki udara kamar ganda (tangki gabungan)
Model11*50
Volume KamarRuang besar: 50L (Reservoir Bantuan); Ruang kecil: 11L (Reservoir Operasi)
Panjang keseluruhan963 mm
Diameter luar silinder303 mm
Ketinggian pusat (silinder ke permukaan pemasangan)200 +/- 1 mm
Tekanan Kerja Desain0.6 MPa (600 kPa)
Tekanan pengujian hidrostatik1.2 MPa
Tekanan uji kedap udara0.7 MPa
BahanBaja wadah tekanan Q245R / Q345R
StrukturSilinder baja las dengan pelat pemisah internal, gantungan gantungan opsional
AplikasiSistem rem udara untuk gerbong kargo, gerbong hopper, gerbong tangki
Jenis Wagon yang berlakuK3, K13 hopper wagon; GQ70, GN70 tank wagon
Standar InspeksiStandar TB/T untuk kereta api, GB150; EN 286 opsional
Pengolahan PermukaanPengeboran pasir + cat anti korosi kereta api
AksesorisTutup pembuangan, gantungan angkat (opsional)

Untuk pesanan massal, parameter yang disesuaikan atau kerjasama OEM, silakan hubungi tim penjualan kami untuk penawaran.
