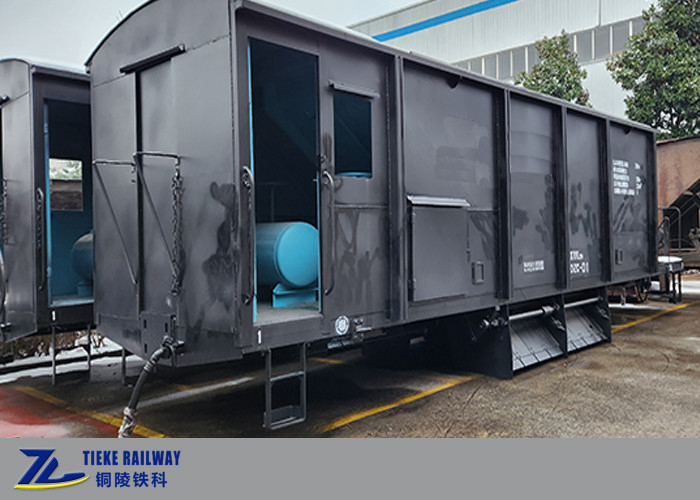

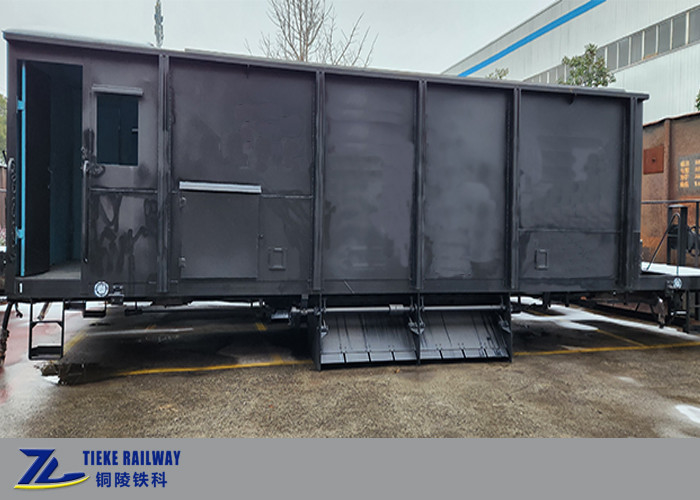

1000mm Track Gauge Hopper Type Ballast Railway Wagon Debit Bawah

Pengantar singkat:

Wagon balast dengan lebar jalur 1000 mm dirancang untuk pelanggan di Asia Tenggara dan negara-negara Afrika yang jalur kereta api mereka lebarnya 1000 mm.Hal ini terutama digunakan untuk mengangkut balast untuk konstruksi atau pemeliharaan kereta api.
Ballast dimuat dari atas dan diunggah dari bawah, menggunakan gravitasi untuk mengunggah.Ini memiliki mekanisme peluncuran manual dan pembukaan dan penutupan pintu bawah dilakukan dengan memutar kemudi transmisiSeluruh mobil balast dilengkapi dengan empat pintu bawah untuk pengungkapan off-track.

Struktur utama:

Wagon ballast meter gauge pada dasarnya terdiri dari sasis, perangkat peluncuran ballast, sistem rem, sistem kopling dan damping dan bogie.

Chassis:

Sasis adalah struktur baja las tanpa balok perantara, yang terdiri dari sasis, dinding samping, dinding ujung, corong, dll.
Sasisnya terbuat dari baja tahan tinggi, baja paduan rendah profil lembaran Q345B dari Cina, yang saat ini banyak digunakan. dibutuhkan.memiliki kinerja superior dan memenuhi fungsi pemuatan.

Sistem pelepasan balast:

Sistem peluncuran balast kereta api terdiri dari perangkat kontrol manual dan perangkat transmisi. Ada empat (4) pintu bawah untuk.

Sistem rem udara gerbong hopper:

Sistem pengereman sesuai dengan standar kereta api Cina, terutama terdiri dari 120 katup kontrol, tabung udara bantu, tabung rem, regulator rem, sudut kuku, dll.Perangkat rem tangan mengadopsi rem tangan roda yang dioperasikan rantai.

Kopling dan peralatan tarik:

Perangkat penyangga kopling mengadopsi kopling kerja bawah baja kelas C No. 13 dengan kontur AAR-10A dan hook pembukaan sisi kanan, penyangga ST atau penyangga MT-3,serta yoke kopling yang cocok dan pin yoke kopling baja paduan.

Bogie:

Bogie adalah bogie tiga bagian dengan suspensi kontrol yang terbuat dari baja cor, yang memiliki perangkat peredam curam miring yang terkontrol.Rangka sisi, kumpulan bantalan, adaptor bantalan, perangkat rem dasar, pegas bantalan, pengurangan getaran wedge, bantalan sisi bawah dan komponen lainnya.Kinerja bogie memenuhi persyaratan rating GB/T5599 dan desain kekuatan memenuhi persyaratan TB/T1335.
